Светодиодный модуль 500-R01 12 LED 5050 0P12S/2P6S

  • Напряжение питания, В, АС: -
  • Номинальная мощность, Вт: 25
  • Потребляемая мощность, Вт 27.5
  • Коэффициент мощности, cos ϕ: -
  • Световой поток, Лм: -
  • Цветовая температура, К: 4000/5000/5700
  • Индекс цветопередачи, Ra: 70
  • Степень защиты IP: 20
  • Материал: Алюминий
Заказать

Светодиодный модуль 500-R01 12 LED 5050 0P12S/2P6S

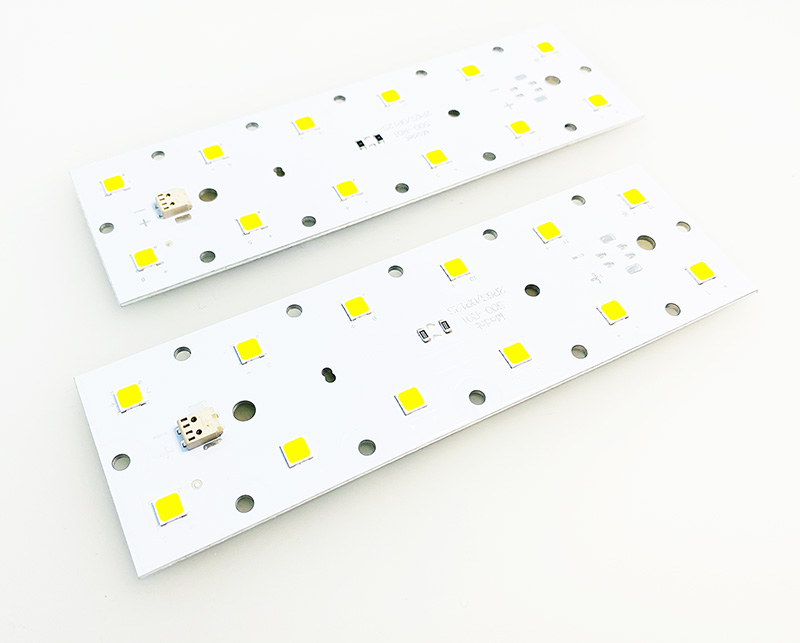

LED модуль 500-R01 на 12 светодиодов типа 5050 используется в уличных фонарях, светильниках, прожекторах, в коммерческом и промышленном освещении. Светодиодный модуль изготовлен на печатной плате из алюминия, толщиной 1,5 мм, токопроводящий медный слой 1oz (35 микрон). Топология платы предполагает две схемы включения светодиодов: 0P12S – 12 led последовательно; 2P6S – 6 led последовательно в две параллельные группы.

Светодиоды форм-фактора 5050 от производителей OSRAM, SEOUL или Samsung чаще всего с падением напряжения 6 вольт. Схема 2P6S более удобна, поскольку общее падение напряжения на модуле составляет 36 В и выбор led драйверов для питания светодиодов будет шире.

Для данного LED модуля предлагается широкий ассортимент линз для светодиодов. Компания Лайт Роут предлагает оптику для led от производителя HERCULUX:

  • Линза PMMA HK-173@09-90-5050-#0-1g-12.
  • Линза PMMA HK-173@08-140-5050-#0-1g-12.
  • Линза PMMA HK-173@12-30-5050-20-1g-12.
  • Линза PMMA HK-173@10-60-5050-#0-1g-12.
  • Линза PMMA HK-173@11-50X148-5050-#0-1g-12.

Мы производим led модули на светодиодах 5050 предлагаю покупателю широкий выбор из диапазона цветовых температур от 2700 до 6500 кельвин и разный индекс цветопередачи светодиодов CRI от 70 до 90+. При покупке светодиодного модуля следует учитывать, что чем выше CRI тем ниже светоотдача Лм/Вт. При значении CRI 72 светоотдача может достигать 180 Люмен на Ватт, но качество света ниже чем при индексе 90+.

Мы рекомендуем заказывать данный модуль со схемой подключения 2P6S тогда используя блок питания LRC-40-1000 можно собрать уличный прожектор мощностью 40 Вт. Применение led модуля, линзы с герметизирующей прокладкой и блока питания во влагтозащищенном корпусе IP66 решает любую задачу наружного освещения. Для удобства подключения блока питания светодиодов на модуль устанавливается разъем 2-Pin SMD-2P-A.

  • Материал PCB (печатной платы) – алюминий, толщина медного слоя – 1oz (35 микрон).
  • Размер печатной платы – 145х45х1,5мм.
  • Цвет маски платы – белый.
  • Тип светодиодов – 5050 Seoul/Osram/Samsung.
  • Количество светодиодов – 12 шт.
  • Схема 0P12S/2P6S – 12 светодиодов последовательно или 2 груп параллельно, по 6 светодиодов последовательно.
  • Максимальный рабочий ток модуля – 1400мА.
  • Номинальная мощность при токе 1200мА – 44 Вт.
  • Размеры вторичной оптики 173×70 мм.
  • Материал вторичной оптики – PMMA.
  • Цветовая температура 3000 / 4000 / 5000 / 5700 / 6500 K.
  • Индекс цветопередачи CRI – не менее 70.
