Система управления освещением smartAC

smartAC – технология позволяющая управлять светильниками и лампами по линии электропередачи 230 В.

Система управления освещением разработанная компанией Лайт Роут – это программно-аппаратный комплекс для управления и контроля сетей освещения.

  • Плавная регулировка яркости светильников с заданным шагом от 1, 2, 3.. до 100 %.
  • Адресное управление светильниками с возможностью работы светильника по астрономическому сценарию или пользовательскому расписанию.
  • Групповое управление светильниками с возможностью работы группы светильников по астрономическому сценарию или пользовательскому расписанию.
  • Функционал диагностики, оповещение про обрыв линии.
  • Онлайн мониторинг потребления электроэнергии, оповещения аварийных ситуаций.
  • Автономный режим работы светильников.
  • Управление светильниками с любого устройства через Internet по безопасному каналу.
  • Коммуникация с шкафом управления освещения через RS-485, GSM, Ethernet.
  • Сервер на стороне Заказчика, понятный интерфейс ПО, карта с геоданными светильников и шкафов управления.

ОБЩИЕ СВЕДЕНИЯ О СИСТЕМЕ УПРАВЛЕНИЯ УЛИЧНЫМ ОСВЕЩЕНИЕМ SMARTAC

В основе работы системы управления smartAC лежит технология PLC (Power Line Communication), позволяющая передавать сигналы управления по линии питания светильников. Технология предполагает модуляцию управляющих сигналов блоком коммутатора линии находящимся в шкафу управления освещением, далее каждый светильник в линии определяет адресованные ему управляющие сигналы с помощью установленного дешифратора сетевых команд, который демодулирует информационный поток. В шкафу управления освещением находятся три блока управления, для трех фаз. Коммутируемая мощность по одной линии (ноль-фаза) от 0,5 до 25 кВт.

Система управления освещением (СУО) smartAC разработанная компанией Лайт Роут, как программно-аппаратный комплекс управления и контроля сетей освещения, позволяет управлять светильниками на расстоянии до 10 км без повторителей и усилителей сигнала, необходимым и достаточным условием для этого является установка в светильники компактных Дешифраторов сетевых команд и драйверов  и подключения к шкафу управления освещением smartAC.

Все компоненты программно-аппаратный комплекс smartAC, разработаны и серийно производятся ЧП “Лайт Роут” (ТУ У 27.1-35011739-005:2020).
Система управления освещением smartAC сертифицирована.

Принцип регулировки яркости светильников по технологии smartAC

Светодиодные светильники оснащаются источником питания диммируемым по выходу и дешифратором сетевых команд, подключаемым параллельно входу питания. Команды управления светильником поступают на дешифратор по линии питания и он задает выходной ток источника питающего светодиодный модуль, таким образом обеспечивается регулировка светового потока и управление потребляемой мощностью светильника.

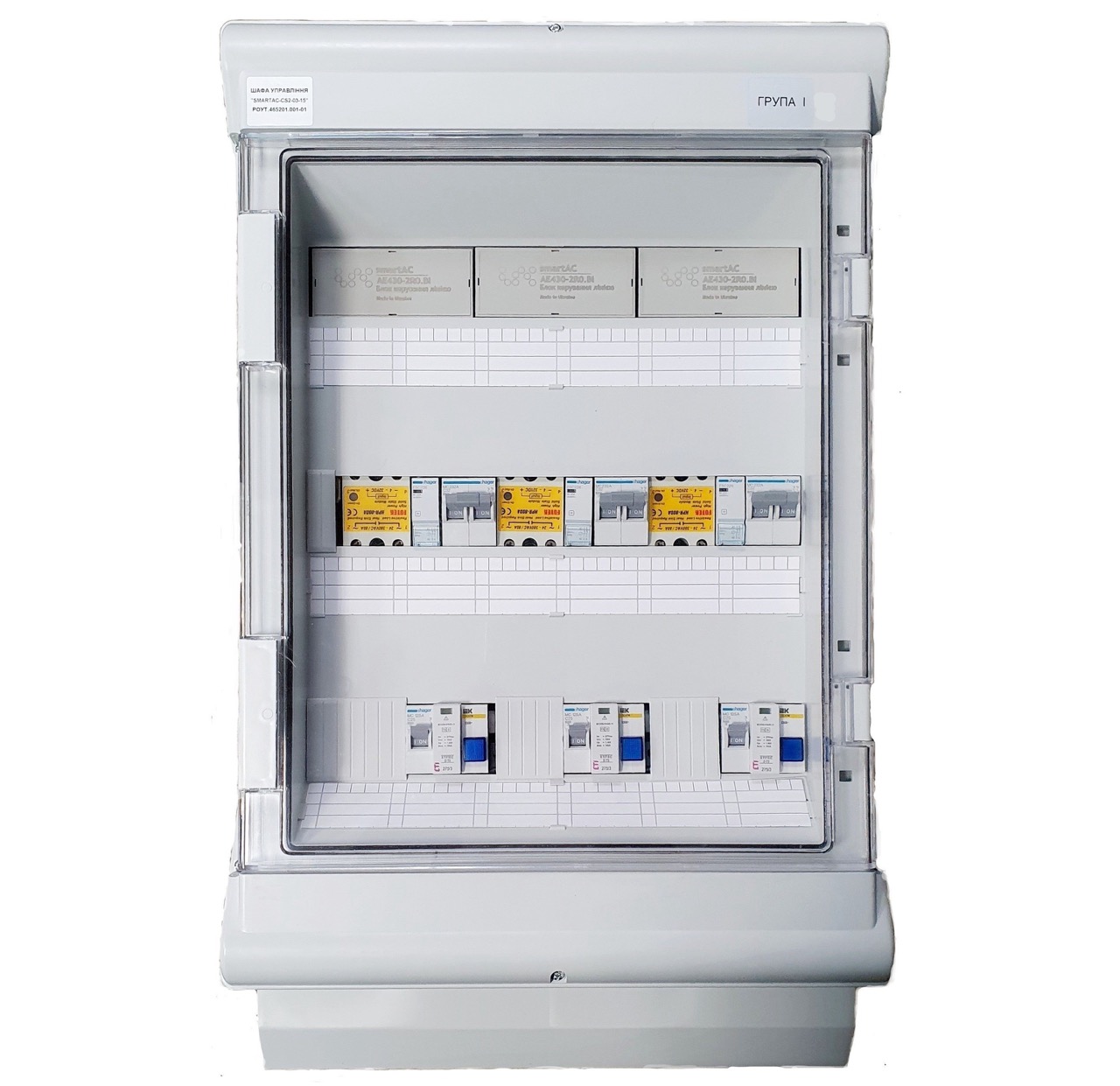

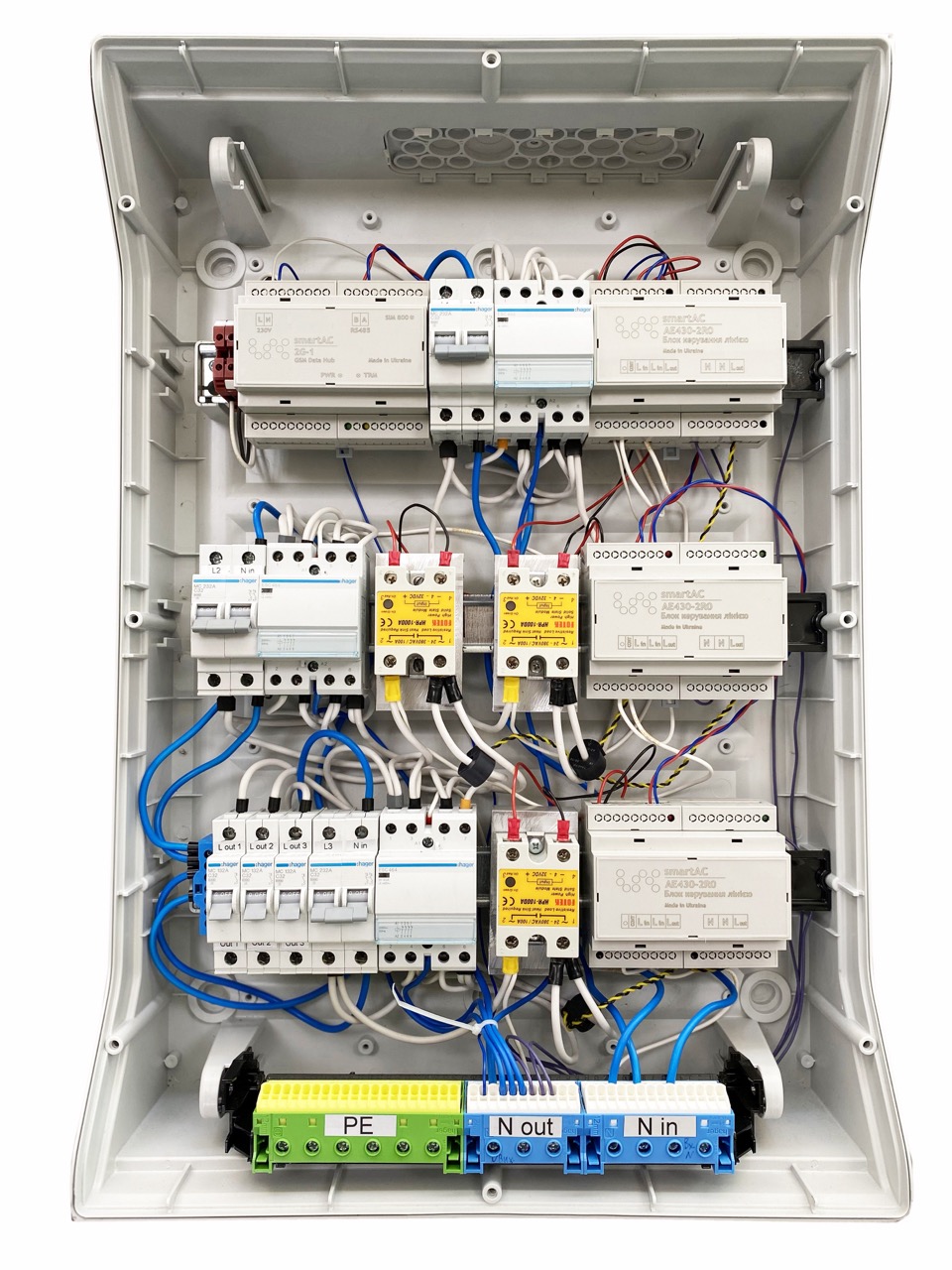

Уровни яркости светильников, запросы диагностики, установка сценариев освещения задает пользователь через интерфейс программного обеспечения smartAC. Заказчик может применять свое программное освещение высокого уровня обращаясь к системе по открытому коммуникационному протоколу Modbus через интерфейс RS-485. Команды управления и мониторинга передаются по сети Internet шлюзом для которой служат GSM- и Ethernet- коммуникаторы. Полученные команды поступают на блок коммутатора линии (БКЛ), установленный в шкафу управления освещением (ШУО), который задает режим работы светильников. БКЛ устанавливает уровни яркости светильников определенной линии. Возможна работа светильников по астрономическому расписанию либо по графику установленному пользователем. ПО предусматривает функционал и визуализацию диагностики работы, фактического потребления электроэнергии. Наиболее актуально управление городским освещением, пользователь – это уполномоченный представитель Горсвета или соответствующего коммунального предприятия.

smartAC обеспечивает

Групповое и адресное (индивидуальное) управление мощностью светильников путем дискретного изменения силы тока, питающего светодиодные модули светильников.

Возможность дистанционного управления по протоколу HTTP через сеть Internet, а также установка индивидуальных (адресных) сценариев работы для светильников.

Работу по астрономическому расписанию с возможностью дистанционного управления в ручном режиме, загрузкой адресных и групповых сценариев работы светильников.

Автономный режим работы, при отсутствующем сигнале дистанционного управления, светильники работают по астрономическому расписанию или предварительно заданному сценарию.

Управление мощностью происходит по линиям питания независимо от их длины, типа и конфигурации.
Максимальная мощность коммутации по одной фазе – 25 кВт.

Скорость установления заданного режима работы светильника за время, не превышающее 5 с.

Мониторинг и диагностика потребления электричества, неисправностей и аварий, индикация и оповещения через интерфейс ПО либо на мобильное устройство.

Автоматический переход в автономный режим работы при возникновении неисправности в линии связи.

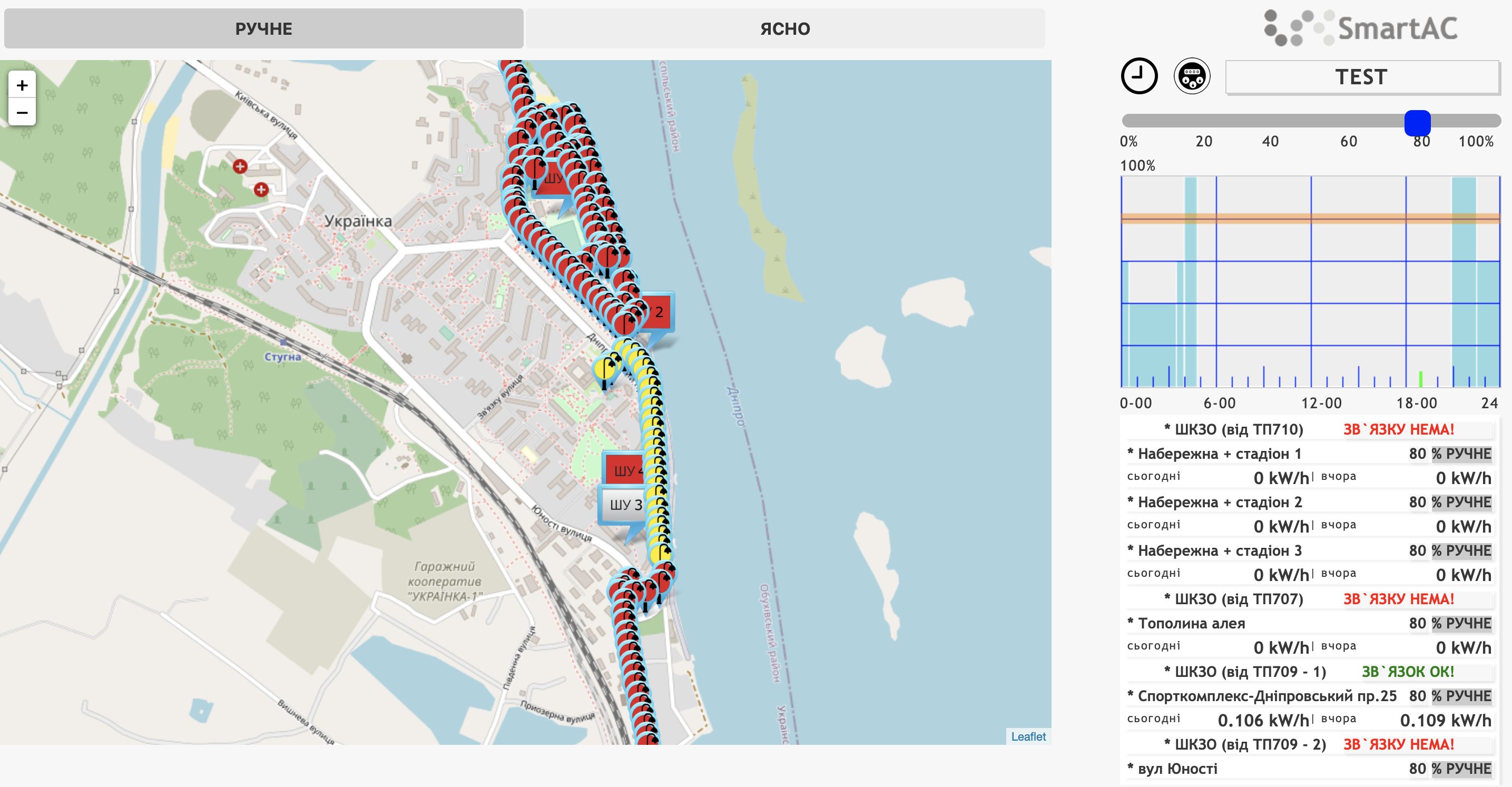

Пример простого программного интерфейса smartAC

Представленный пример программного приложения,  разработан с применением простейших web-технологий,  php, использует базу данных mysql.  Кратко о его возможностях можно узнать из описания приведенного ниже.

Регулятор яркости в режиме РУЧНЕ задает яркость светильников с уровнями в процентном соотношении от максимальной с шагом в 1% (количество градаций и уровней могут быть изменены по согласованию с Заказчиком).
На диаграмме графически отображается текущий уровень яркости светильников, можно отслеживать значение яркости в определенное время суток на конкретную дату.
Для каждого светильника возможно индивидуальное управление яркостью. Переключением режимов РУЧНЕ/АСТРО, можно перейти в режим ручного управления светильниками или работы по графику астрономического расписания.
В автоматическом режиме управление наружным освещением осуществляется согласно таблице астрономического расписания, которая согласовывается с Заказчиком на этапе установки системы управления уличным освещением, возможно программно-аппаратное отслеживание восхода-захода солнца и задание отрицательного/положительного параметра delay в минутах. На диаграмме графически отображается уровень яркости в зависимости от времени суток для текущей даты.
При нажатии на кнопку ЛІЧИЛЬНИК отображаются данные потребления электричества по линиям питания за текущий день и предыдущие сутки. По потреблению электроэнергии данные хранятся в базе данных, их представление и вывод возможно адаптировать под требования и протокол Заказчика.
Режим ПОХМУРО увеличивает время освещения на 15 мин от значения таблицы астрономического расписания.
Карта астрономического расписания показывает значение яркости, соответствующее времени суток для текущей даты и является графическим отображением таблицы астрономического расписания.
Режим диагностики и оповещения аварийных ситуаций имеет несколько сценариев, которые могут быть согласованы, в основном для диагностики используются изменения значения тока в линии, при адресном включении светильника.
