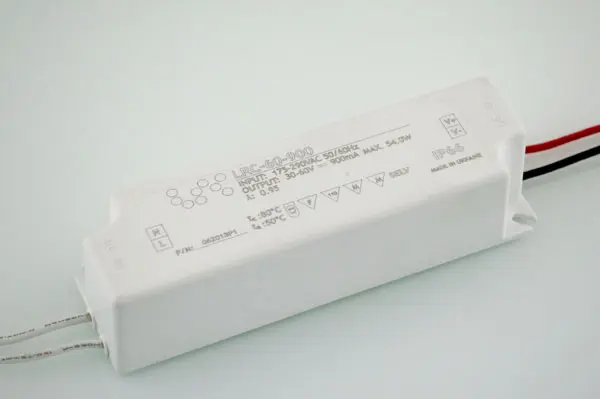

Блок питания светодиодов LRC-60-900

Дополнительная опция для светодиодных драйверов LRC

«Защита от повышенного входного сетевого напряжения выше номинального вплоть до 420VAC» или коротко «Защита от 380VAC».

Зачем нужна защита от 380VAC для драйвера светодиодного светильника, работающего от электросети 220VAC?

Если электросеть домашняя или офисная, то вероятнее всего не нужна. Однако, и в домашних, и в офисных условиях эксплуатации очень редко, но бывают ситуации, когда по каким-то причинам (например, обрыв «нулевого» провода или ошибка электрика при подключении на щите электропитания) на линию питания попадает 380VAC. В области уличного освещения таких ситуаций происходит гораздо больше. Что и подтверждает наш опыт работы с потребителями нашей продукции.

Примерно 20-30% отказов происходит от длительного попадания (более 5-10 сек) сетевого напряжение выше номинального. Поэтому в линейке выпускаемой продукции светодиодных драйверов для уличного освещения в 2018 году был введен усовершенствованный узел защиты от повышенного напряжения 380VAC. Теперь светодиодные драйверы справляются не только с кратковременным (5-10 сек) попаданием повышенного напряжения (модели 2017 года), но и длительного – до 48 часов.

Как это работает?

При возникновении на входе источника питания напряжения выше 300VAC (до 420VAC) происходит отключение нагрузки с помощью специального узла. А включение нагрузки происходит при снижении напряжения до уровня менее 295VAC.

При выключенной нагрузке преобразователь «AC-DC» как структурный элемент светодиодного драйвера не работает, что и спасает его от выхода из строя. Как только напряжение приходит в норму, светодиодный драйвер включается и возвращается в нормальный режим без дополнительных действий.

При проектировании преобразователя все электронные элементы подобраны со значительным запасом прочности. Например, во входных цепях противопомеховые плёночные конденсаторы класса X взяты на напряжение 420VAC, электролитические конденсаторы в цепи защиты от микросекундных импульсов имеют двойное рабочее напряжение 800VDC.
