LED модуль для прожектора LRM-514-R0

  • Напруга живлення, В, АС: -
  • Номінальна потужність, Вт: 16
  • Потужність, Вт: 18
  • Коефіцієнт потужності, cos: -
  • Світловий потік, Лм: -
  • Колірна температура, К: 3000..6500
  • Індекс кольору, Ra: 70
  • Ступінь захисту IP: 20
  • Матеріал: Алюміній
Замовити

LED модуль для прожектора LRM-514-R0

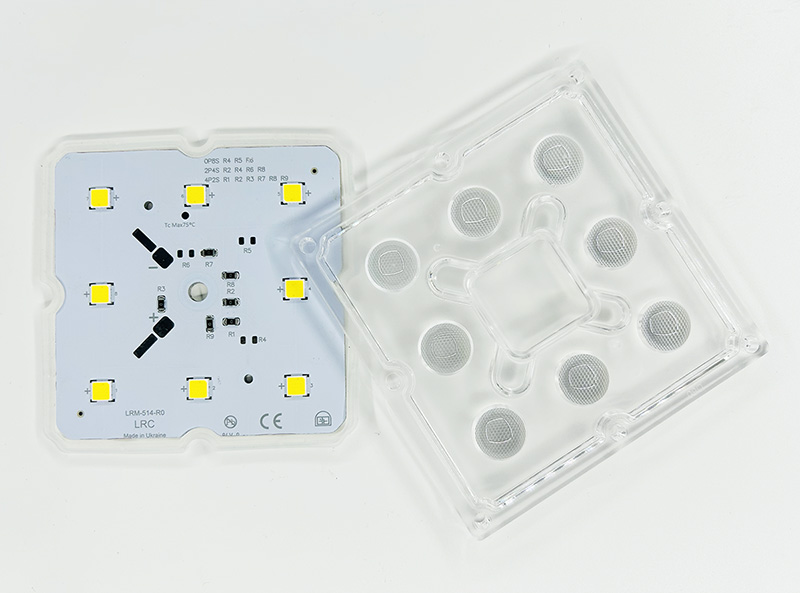

Світлодіодний модуль LRM-514-R0 призначений для використання в промислових прожекторах, вуличних ліхтарях, модульних опорах та інших типах світильників. Вісім світлодіодів на алюмінієвій платі розташовані по периметру led модуля. Схема світлодіодної плати передбачає три варіанти підключення: 0P8S; 2P4S; 4P2S. В залежності від наявного led драйвера можна використати відповідний варіант підключення світлодіодів типу 5050.

Для використання в комплекті з led модулем пропонуються лінзи від виробника Darkoo Optics:

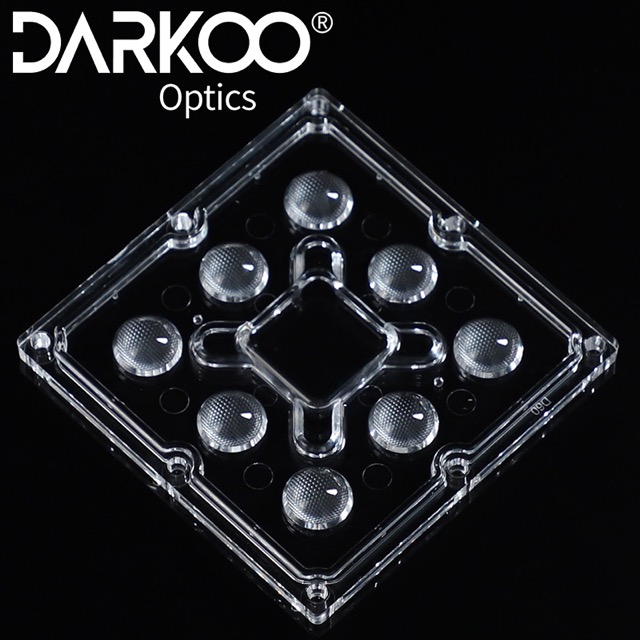

  • DK-90×90-60-TP-8H1 – для промислових лед світильників;

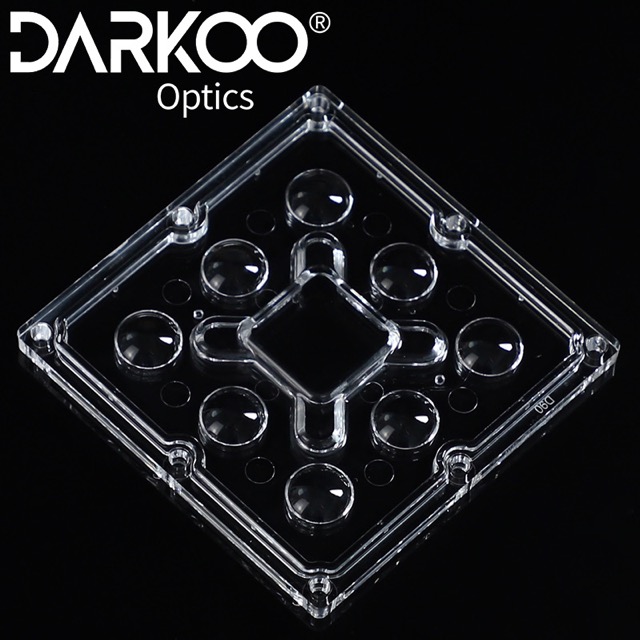

  • DK-90×90-90-TP-8H1 – для лед прожекторів;
  • DK-90×90-150*75-TPII-S-8H1 – для вуличних ліхтарів.

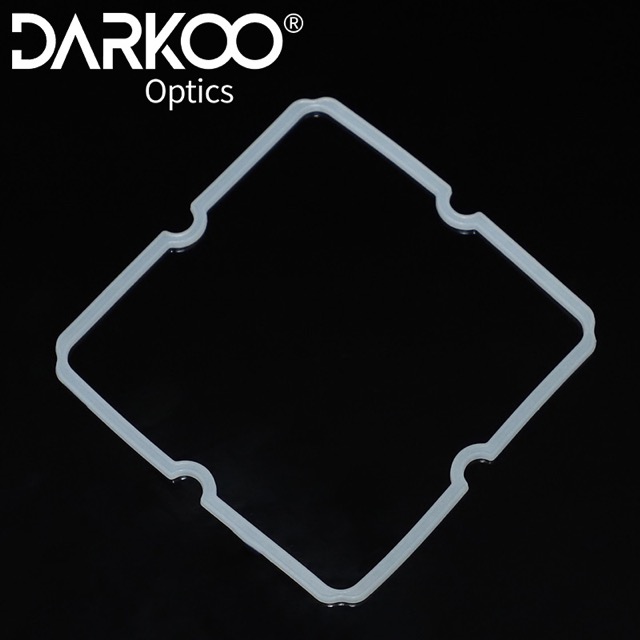

Лінзи Darkoo постачаються з силіконовою прокладкою DK-90×90-150-FSQ-4H1 для герметизації світлодіодного модуля у світильнику.
Світлодіодний модуль LRM-514-R0 часто використовується як led модуль для прожектора. Завдяки компактному розміру 90 мм його зручно розміщувати на стандартному алюмінієвому радіаторі або пластині. Великий вибір лінз світлодіодних для led модуля дозволяє проєктувати світильники та прожектори різного призначення. Але здебільшого даний світлодіодний модуль використовується у виробництві вуличних ліхтарів, промислових світильників та модульних опор освітлення.
Виробник світлодіодних led модулів LRC компанія Лайт Роут монтує на плати тільки брендові світлодіоди OSRAM, SAMSUNG або CREE типу 5050, що забезпечує світловіддачу до 180 Лм/Вт. На плату також можуть бути змонтовані SMD роз’єми для складання світильників без паяльників. Вибір схеми включення led модуля обирає замовник в залежності від вольтажу світлодіодів, що використовуються. Переважно обирають схему 0P8S і світлодіоди з падінням напруги 6В, тоді вольтаж світлодіодного модуля складає 48 В і при використанні з популярним драйвером LRC-40-600 потужність модуля складе 30 Вт. Щоправда для такої потужності потрібно використовувати відповідний радіатор для розсіяння тепла і для запобіганню виходу з ладу світлодіодів на модулі.

  • Матеріал PCB (друкованої плати) – алюміній.
  • Розмір модуля з лінзою – 90х90х6 мм.
  • Колір маски плати – білий.
  • Тип світлодіодів – 5050.
  • Кількість світлодіодів – 8 шт.
  • Схеми включення 0P8S, 2P4S, 4P2S.
  • Оптимальний струм живлення світлодіодів – 700 мА.
  • Потужність 10..30 Вт.
  • Материал вторинної оптики – полікарбонат.
  • Колірна температура 3000..6500K.
  • Індекс кольоропередачі CRI – не менше 70.
  • Ефективність модуля з лінзою – не менше 154 Лм/Вт.
