Світлодіодний модуль 500-R01 12 LED 5050 0P12S/2P6S

Светодиодный модуль 12 led 5050
led модуль 12 светодиодов с линзой
Светодиодный модуль 12 led 5050
led модуль 12 светодиодов с линзой

Світлодіодний модуль 500-R01 12 LED 5050 0P12S/2P6S

  • Напруга живлення, В, АС: -
  • Номінальна потужність, Вт: 25
  • Потужність, Вт: 27.5
  • Коефіцієнт потужності, cos: -
  • Світловий потік, Лм: -
  • Колірна температура, К: 4000/5000/5700
  • Індекс кольору, Ra: 70
  • Ступінь захисту IP: 20
  • Матеріал: Алюміній
Замовити

Світлодіодний модуль 500-R01 12 LED 5050 0P12S/2P6S

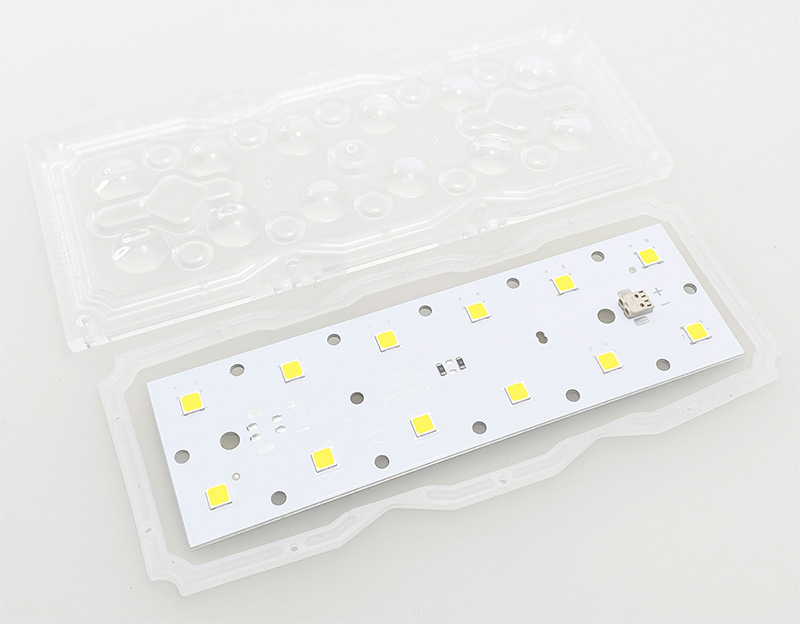

LED модуль 500-R01 на 12 світлодіодів типу 5050 використовується у вуличних ліхтарях, світильниках, прожекторах, в комерційному та промисловому освітленні. Світлодіодний модуль виготовлений на друкованій платі з алюмінію, товщиною 1,5 мм, струмопровідний мідний шар 1oz (35 мікрон). Топологія плати передбачає дві схеми включення світлодіодів: 0P12S – 12 led послідовно; 2P6S – 6 led послідовно дві паралельні групи.

Світлодіоди форм-фактора 5050 від виробників OSRAM, SEOUL або Samsung найчастіше з падінням напруги 6 вольт. Схема 2P6S зручніша, оскільки загальне падіння напруги на модулі становить 36 В і вибір led драйверів для світлодіодів буде ширшим.

Для даного модуля LED пропонується широкий асортимент лінз для світлодіодів. Компанія Лайт Роут пропонує оптику для led від виробника HERCULUX:

  • Лінза PMMA HK-173@09-90-5050-#0-1g-12.
  • Лінза PMMA HK-173@08-140-5050-#0-1g-12.
  • Лінза PMMA HK-173@12-30-5050-20-1g-12.
  • Лінза PMMA HK-173@10-60-5050-#0-1g-12.
  • Лінза PMMA HK-173@11-50X148-5050-#0-1g-12.

Ми виробляємо led модулі на світлодіодах 5050 пропоную покупцю широкий вибір з діапазону колірних температур від 2700 до 6500 кельвін і різний індекс кольоропередачі світлодіодів CRI від 70 до 90+. світловіддача Лм/Вт. При значенні CRI 72 світловіддача може досягати 180 Люмен на Ватт, але якість світла нижча ніж при індексі 90+.

Ми рекомендуємо замовляти даний модуль зі схемою підключення 2P6S тоді використовуючи блок живлення LRC-40-1000 можна зібрати прожектор потужністю 40 Вт. Застосування led модуля, лінзи з герметизуючою прокладкою та блоку живлення у вологозахищеному корпусі IP66 вирішує будь-яку задачу зовнішнього освітлення. Для зручності підключення блоку живлення світлодіодів на модуль встановлюється роз’єм 2-pin SMD-2P-A.

  • Матеріал PCB (друкованої плати) – алюміній, товщина мідного шару – 1oz (35 мікрон).
  • Розмір друкованої плати – 145х45х1,5мм.
  • Колір маски плати – білий.
  • Тип світлодіодів – 5050 Seoul/Osram/Samsung.
  • Кількість світлодіодів – 12 шт.
  • Схема 0P12S/2P6S – 12 світлодіодів послідовно або 2 груп паралельно, по 6 світлодіодів послідовно.
  • Максимальний робочий струм модуля – 1400мА.
  • Номінальна потужність при струмі 1200мА – 44 Вт.
  • Розміри вторинної оптики 173×70 мм.
  • Матеріал вторинної оптики – PMMA.
  • Колірна температура 3000 / 4000 / 5000 / 5700 / 6500 K.
  • Індекс кольору CRI – не менше 70.
